繼電器的過熱保護是繼電器使用過程中不可缺少的操作，用以防止繼電器在過熱狀態下受到損傷。那么繼電器是如何實現過熱保護的呢？凌創輝電子為您解答。



一、過電流保護

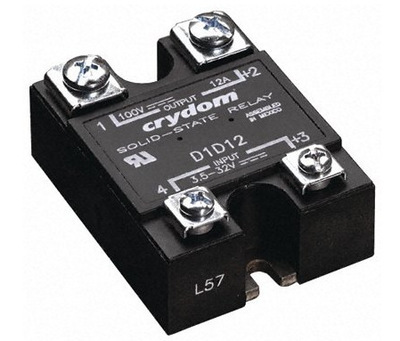

       固體繼電器采用半導體開關器件作為功率輸出元件，對溫度的變化比較敏感，過流會使半導體芯片的質量降低，壽命縮短，甚至永久損壞。雖然固體繼電器能在瞬間承受10倍于額定電流的浪涌電流，但超過這一值很容易導致永久損壞。

       因此，過電流保護非常重要，過電流保護的方法很多，關鍵在于反應速度。一般保護電路是無效的，應該考慮采用半導體器件專用的快速熔斷器。

二、過電壓的保護

       如果負載是感性的或相容的，就有可能產生比固態繼電器能夠承受的更大的瞬態電壓和電壓上升率(dv/dt)。如果防護措施不當或反應不靈敏，不僅會導致固態繼電器失去控制，嚴重的還會燒毀固態繼電器或設備。所以過電壓保護是必需的，普遍的應用是外加瞬態抑制電路和電壓鉗位電路。



三、過熱保護

       如果固態繼電器過熱，輕則失去控制，重則造成永久損壞，建議增加過熱保護措施，一般的做法是保證固態繼電器底板處的溫度不超過75-80℃。普通的溫度保護電路就可以達到目的，比較經濟實惠的是靠近SSR底板的散熱器上安裝一個溫度控制開關，當溫度達到限定溫度時，SSR輸入信號被切斷。

       固體繼電器在工作時，其內部芯片會有一定的功率損耗，這種損耗功率主要由固體繼電器輸出電壓降和負載電流乘積來決定，通過發熱來消耗。所以散熱性能的優劣直接影響到固態繼電器工作的可靠性，良好的熱學設計可以避免散熱不良引起的故障和損壞。
