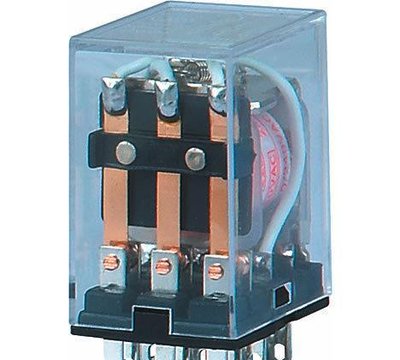

我們常見的時間繼電器，接線端子(引腳)分為電源端子(引腳)和觸點端子(引腳)。但有些時間繼電器上有一組復位功能端子，很少使用，但這種復位功能在某些應用中是實用、靈活、方便的。



       這個復位功能是時間繼電器的電源接通后，時間繼電器開始計時工作。此時，復位功能引腳3、4打開(僅接通無源開關，禁止供電)，時間繼電器的延時觸點將回到初始位置，計時數復位。如果復位功能針腳3和4斷開，時間繼電器將再次計時。



       這種斷電延時繼電器只有在斷電后才能進入定時器工作模式。斷電延時繼電器的復位功能實際上是一種輔助功能，是一種擴展，可以根據實際控制要求在電路中使用。



1.一般情況下，平時斷電時繼電器會自動復位。控制電源切斷時累計時間繼電器不會復位，工作電源會自動復位。



2.現在的時間繼電器大多是電子式的，很少有老式的皮腔延時式的。電子型有一個電路板，上面有時基電路和輸出繼電器。通過選擇時間繼電器的常開和常閉觸點，可以實現簡單的延時開啟或延時關閉。沒有復位端子，斷電可以復位。當電源打開時，計時器啟動，當達到設定值時，時間繼電器動作并停留，直到電源被切斷。



3.時間繼電器分為通電延時型和斷電延時型兩種。通電延時繼電器是指繼電器線圈通電后，經過一定的延時后，繼電器再次閉合，斷電時，線圈立即釋放；斷電延時繼電器是指繼電器線圈斷電后，經過一定的延時后，繼電器線圈才會被釋放。



       當線圈通電時，銜鐵和支撐板被鐵芯吸引，瞬間下移，使瞬動觸點接通或斷開。但活塞桿和杠桿不能和銜鐵同時下落，因為活塞桿的上端與氣室中的橡膠膜相連。當活塞桿在釋放彈簧的作用下開始向下運動時，橡膠膜就會隨之向下凹陷，上方氣室中的空氣變得稀薄，從而使活塞桿受到阻尼而緩慢下降。經過一定時間后，當活塞桿下降到一定位置時，延時觸點被杠桿推動，使動分斷觸點斷開，動合閘觸點閉合。從線圈通電到延時觸點完成動作，這段時間就是繼電器的延時時間。用螺釘調節氣室進氣口的大小可以改變延時。當線圈斷電時，繼電器在復位彈簧的作用下復位。空氣通過出氣口快速排出。
