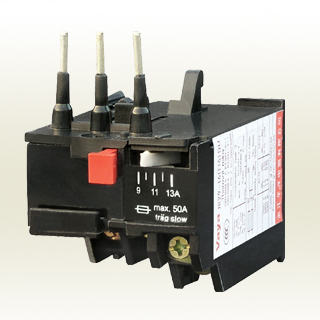

繼電器的工作原理是電流流入發熱元件產生熱量，使膨脹系數不同的雙金屬變形。當變形達到一定距離時，推動連桿動作，斷開控制電路，使接觸器失電，主電路斷開，實現電機過載保護。熱繼電器作為電機的過載保護元件，因其體積小、結構簡單、成本低而在生產中得到廣泛應用。



熱繼電器的安裝、使用和維護：

(1)安裝熱繼電器的接線時，應清除接觸面上的污垢，以避免電路故障或接觸電阻對熱繼電器動作特性的影響。



(2)熱繼電器的進線端子標志為L/L1、3/L2、5/L3，對應的出線端子標志為2/T1、4/T2、6/T3。



(3)必須選用與被保護電機額定電流相同的熱繼電器，否則會失去保護功能。



(4)除接線螺釘外，熱繼電器的其他螺釘不得轉動，否則會改變其保護特性。



(5)安裝和接線熱繼電器時，必須切斷電源。



(6)熱繼電器與其他電器一起安裝時，應安裝在其他電器的下方，以防止其動作特性受其他電器熱量的影響。

(7)熱繼電器的主回路連接線不能過粗或過細。如果連接線太細，軸向導熱性差，熱繼電器可能會提前動作；反之，連接線過粗，軸向導熱快，熱繼電器可能滯后。



(8)當電機啟動時間過長或運行次數過于頻繁時，熱繼電器會失靈或燒壞電器，所以這種情況下一般不采用熱繼電器進行過載保護。



(9)如果熱繼電器的雙金屬片出現銹斑，可用棉布蘸汽油輕輕擦拭，嚴禁用砂紙打磨。



(10)當主電路發生短路事故時，檢查加熱元件和雙金屬是否已經永久變形。如果已經變形，就應該更換。



(11)熱繼電器在出廠時已調整為自動復位形式。如果要手動復位，可以將熱繼電器側孔中的螺絲反向擰三四圈左右。



(12)熱繼電器跳閘后，如果電機再次啟動，熱繼電器只有在熱元件冷卻后才能復位。一般自動復位需要5分鐘，手動復位需要2分鐘。



(13)熱繼電器的設定電流必須根據電機的額定電流進行調整。在調整過程中，絕對不允許彎曲雙金屬。



(14)為了使熱繼電器的整定電流符合負載的額定電流，可以轉動調節旋鈕，使所需的電流值對準白色箭頭。旋鈕上的電流值和設定電流值可能會有一些誤差，實際使用中可以根據情況適當偏轉。如果需要設置兩個刻度之間的電流值，可以按比例轉動調節旋鈕，在實際使用中進行適當調整。
